Pneumatikus vezérlésű szelepek
Kétkezes indítóblokk

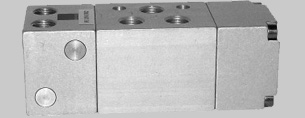

Kétkezes indítóblokk 3/2-es főszeleppel
Működés: A két vezérlő csatlakozásra (12-es csatlakozás) max. 0,5 másodperc eltéréssel adott egyidejű vezérlőnyomás átkapcsolja a szelepet
Bármely vezérlőjel megszűnésére a szelep alaphelyzetbe áll vissza
Újabb ciklus elindítása csak mindkét vezérlőjel megszüntetése után lehetséges

Típus	Csatlakozás	Átáramlás	Üzemi nyomás	Vezérlő nyomás	Vezérlő csatlakozás
KI 310502	G 1/8"	650 l/perc	2-10 bar	azonos	G 1/8"
Jelölés

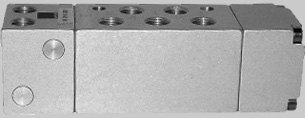

Kétkezes indítóblokk 5/2-es főszeleppel

Működés: A két vezérlő csatlakozásra (14-es csatlakozás) max. 0,5 másodperc eltéréssel adott egyidejű vezérlőnyomás átkapcsolja a szelepet
Bármely vezérlőjel megszűnésére a szelep alaphelyzetbe áll vissza
Újabb ciklus elindítása csak mindkét vezérlőjel megszüntetése után lehetséges

Típus	Csatlakozás	Átáramlás	Üzemi nyomás	Vezérlő nyomás	Vezérlő csatlakozás
KI 510502	G 1/8"	650 l/perc	2-10 bar	azonos	G 1/8"
KI 510802	G 1/4"	1450 l/perc	1,5-10 bar	azonos	G 1/4"
Jelölés
