Pneumatikus vezérlésű szelepek
3/2-es szelepek |
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 3/2-es szelep
monostabil |
légrugó-visszaállítással | csatlakozók egy oldalon
Működés: alaphelyzetben zárt, vagy nyitott kivitel (Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell
lenni)
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
310302 |
M5 |
180
l/perc |
2-10
bar |
azonos |
M5 |
 |
|
P
310502 |
G 1/8" |
650
l/perc |
2-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 3/2-es szelep
monostabil |
légrugó-visszaállítással
Működés: alaphelyzetben zárt, vagy nyitott kivitel (Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell
lenni)
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
310501 |
G 1/8" |
650
l/perc |
2-10
bar |
azonos |
G 1/8" |
 |
|
P
310701 |
G 1/4" |
1250
l/perc |
2-10
bar |
azonos |
G 1/8" |
|
P
310801 |
G 1/4" |
1450
l/perc |
1,5-10 bar |
azonos |
G 1/8" |
|
P
310101 |
G 3/8" |
2250
l/perc |
1,5-10 bar |
azonos |
G 1/8" |
|
P
310121 |
G 1/2" |
3000
l/perc |
1-10 bar |
azonos |
G 1/8" |
|
P
310181 |
G 3/4" |
6000
l/perc |
1-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 3/2-es szelep
monostabil |
légrugó-visszaállítással
Működés: alaphelyzetben zárt, vagy nyitott kivitel (Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell
lenni)
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
311501 |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
311701 |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
311801 |
G 1/4" |
1450
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
311101 |
G 3/8" |
2250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
311121 |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
311181 |
G 3/4" |
6000
l/perc |
1-10
bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 3/2-es szelep
bistabil | csatlakozók egy
oldalon
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
320302 |
M5 |
180
l/perc |
1-10
bar |
2,5-10
bar |
M5 |
 |
|
P
320502 |
G 1/8" |
650
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
|
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 3/2-es szelep
bistabil
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
320501 |
G 1/8" |
650
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
 |
|
P
320701 |
G 1/4" |
1250
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
320801 |
G 1/4" |
1450
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
320101 |
G 3/8" |
2250
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
320121 |
G 1/2" |
3000
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
320181 |
G 3/4" |
6000
l/perc |
1-10
bar |
2-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 3/2-es szelep
bistabil |
differenciál-dugattyús | csatlakozók egy oldalon
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
322302 |
M5 |
180
l/perc |
1-10
bar |
2,5-10
bar |
M5 |
 |
|
P
322502 |
G 1/8" |
650
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 3/2-es szelep
bistabil |
differenciál-dugattyús
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
322501 |
G 1/8" |
650
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
 |
|
P
322701 |
G 1/4" |
1250
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
|
|
| |
|
|
|
| |
Pneumatikus vezérlésű szelepek
3/2-es alaplapos szelepek |
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 3/2-es alaplapos szelep
monostabil |
légrugó-visszaállítással
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: alaphelyzetben zárt, vagy nyitott kivitel (Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell
lenni)
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
310701G |
G 1/4" |
1250
l/perc |
2-10
bar |
azonos |
G 1/8" |
 |
|
P
310121G |
G 1/2" |
3000
l/perc |
1-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 3/2-es alaplapos
szelep
monostabil |
rugó-visszaállítással
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: alaphelyzetben zárt, vagy nyitott, illetve
váltószelep
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
311701G |
G 1/4" |
1250
l/perc |
2-10
bar |
azonos |
G 1/8" |
|
|
P
311121G |
G 1/2" |
3000
l/perc |
1-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
Pneumatikus vezérlésű szelepek
5/2-es szelepek |
|
| |
|
|
|
| |
 |

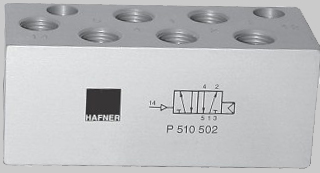

Pneumatikus vezérlésű 5/2-es szelep
monostabil |
légrugó-visszaállítással | csatlakozók egy oldalon
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál. Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell
lenni.
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
510302 |
M5 |
180
l/perc |
2-10
bar |
azonos |
M5 |
 |
|
P
510502 |
G 1/8" |
650
l/perc |
2-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
 |

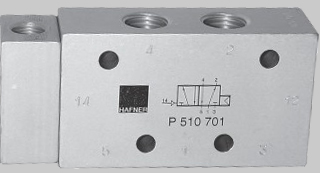

Pneumatikus vezérlésű 5/2-es szelep
monostabil | légrugó-visszaállítással
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál. Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell lenni
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
510501 |
G 1/8" |
650
l/perc |
2-10
bar |
azonos |
G 1/8" |
 |
|
P
510701 |
G 1/4" |
1250
l/perc |
2-10
bar |
azonos |
G 1/8" |
|
P
510801 |
G 1/4" |
1450
l/perc |
1,5-10 bar |
azonos |
G 1/8" |
|
P
510101 |
G 3/8" |
2250
l/perc |
1,5-10 bar |
azonos |
G 1/8" |
|
P
510121 |
G 1/2" |
3000
l/perc |
1-10 bar |
azonos |
G 1/8" |
|
P
510181 |
G 3/4" |
6000
l/perc |
1-10
bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/2-es szelep
monostabil |
légrugó-visszaállítással
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
511501 |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
511701 |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
511801 |
G 1/4" |
1450
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
511101 |
G 3/8" |
2250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
511121 |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
511181 |
G 3/4" |
6000
l/perc |
1-10
bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
 |

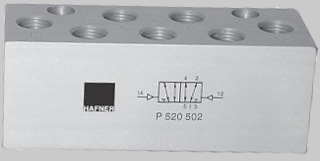

Pneumatikus vezérlésű 5/2-es szelep
bistabil | csatlakozók egy
oldalon
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
520302 |
M5 |
180
l/perc |
1-10
bar |
2,5-10
bar |
M5 |
 |
|
P
520502 |
G 1/8" |
650
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
|
|
| |
|
|
|
| |
 |

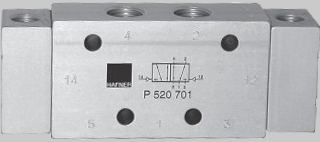

Pneumatikus vezérlésű 5/2-es szelep
bistabil
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
520501 |
G 1/8" |
650
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
 |
|
P
520701 |
G 1/4" |
1250
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
520801 |
G 1/4" |
1450
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
520101 |
G 3/8" |
2250
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
520121 |
G 1/2" |
3000
l/perc |
1-10 bar |
2,5-10
bar |
G 1/8" |
|
P
520181 |
G 3/4" |
6000
l/perc |
1-10
bar |
2-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/2-es szelep
bistabil |
differenciál-dugattyús
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
522501 |
G 1/8" |
650
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
 |
|
P
522701 |
G 1/4" |
1250
l/perc |
1-10
bar |
2,5-10
bar |
G 1/8" |
|
|
| |
|
|
|
| |
Pneumatikus vezérlésű szelepek
5/2-es alaplapos szelepek |
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 5/2-es
alaplapos
szelep
monostabil |
légrugó-visszaállítással
A
G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál. Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell lenni
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
510501G |
G 1/8" |
650
l/perc |
2-10 bar |
azonos |
G 1/8" |
 |
|
P
510701G |
G 1/4" |
1250
l/perc |
2-10 bar |
azonos |
G 1/8" |
|
P
510121G |
G 1/2" |
3000
l/perc |
1-10 bar |
azonos |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/2-es
alaplapos
szelep
monostabil |
rugó-visszaállítással
A
G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
511501G |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
511701G |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
511121G |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 5/2-es
alaplapos
szelep
monostabil |
légrugó-visszaállítással
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál. Az üzemi
nyomásnak, valamint a vezérlő nyomásnak azonosnak kell lenni
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
520501G |
G 1/8" |
650
l/perc |
1-10 bar |
2,5-10 bar |
G 1/8" |
 |
|
P
520701G |
G 1/4" |
1250
l/perc |
1-10 bar |
2,5-10 bar |
G 1/8" |
|
P
520121G |
G 1/2" |
3000
l/perc |
1-10 bar |
2,5-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/2-es alaplapos
szelep
bistabil |
differenciál-dugattyús
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: A csatlakozások igény szerint változtathatók
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
522501G |
G 1/8" |
650
l/perc |
1-10 bar |
2,5-10 bar |
G 1/8" |
 |
|
P
522701G |
G 1/4" |
1250
l/perc |
1-10 bar |
2,5-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
Pneumatikus vezérlésű szelepek
5/3-as szelepek |
|
| |
|
|
|
| |
 |

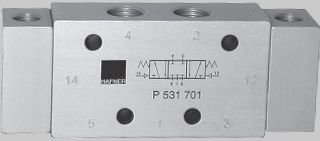

Pneumatikus vezérlésű 5/3-as szelep
stabil középállással |
rugó-visszaállítással | középállásban zárt
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
531501 |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
531701 |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
531801 |
G 1/4" |
1450
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
531101 |
G 3/8" |
2250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
531121 |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
531181 |
G 3/4" |
6000
l/perc |
1-10
bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/3-as szelep
stabil középállással |
rugó-visszaállítással | középállásban leszellőztetett
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
532501 |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
532701 |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
532801 |
G 1/4" |
1450
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
532101 |
G 3/8" |
2250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
532121 |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
532181 |
G 3/4" |
6000
l/perc |
1-10
bar |
3-10 bar |
G 1/8" |
|
| |
|
|
| |
|
Pneumatikus vezérlésű 5/3-as szelep
stabil középállással |
rugó-visszaállítással | középállásban nyitott
Működés | Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
533501 |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
533701 |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
533801 |
G 1/4" |
1450
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
533101 |
G 3/8" |
2250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
533121 |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
533181 |
G 3/4" |
6000
l/perc |
1-10
bar |
3-10 bar |
G 1/8" |
|
| |
|
|
|
| |
Pneumatikus vezérlésű szelepek
5/3-as alaplapos szelepek |
|
| |
|
|
|
| |
 |
Pneumatikus vezérlésű 5/3-as alaplapos
szelep
stabil középállással |
rugó-visszaállítással | középállásban zárt
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
531501G |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
531701G |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
531121G |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/3-as alaplapos
szelep
stabil középállással |
rugó-visszaállítással | középállásban leszellőztetett
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
532501G |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
532701G |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
532121G |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
|
| |
|
|
|
| |
|
Pneumatikus vezérlésű 5/3-as alaplapos
szelep
stabil középállással |
rugó-visszaállítással | középállásban nyitott
A G-szériás szelepek használhatók önállóan vagy alaplapra
szerelve is
Működés: Nyomáscsatlakozás az 1-es csatlakozásnál
|
Típus |
Csatlakozás |
Átáramlás |
Üzemi
nyomás |
Vezérlő
nyomás |
Vezérlő csatlakozás |
Jelölés |
|
P
533501G |
G 1/8" |
650
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
 |
|
P
533701G |
G 1/4" |
1250
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
P
533121G |
G 1/2" |
3000
l/perc |
1-10 bar |
3-10 bar |
G 1/8" |
|
|
